VTC-1K

Особенности контроллера:
- Сменная память для быстрой замены устройств на объекте.
- Режим размагничивания магнитного замка для борьбы с остаточной намагниченностью.
- Встроенная защита от обратного ЭДС самоиндукции выходящей из катушки замка.
- ПРОСТОЕ ПРОГРАММИРОВАНИЕ
- Режим автоматического сбора ключей

Используя контроллер VTC-01 как контроллер электромагнитного замка вы избавитесь от эффекта остаточной намагниченности. Остаточная намагниченность выглядит как эффект того что замок остается как бы закрытым несмотря на то, что контроллер пищит и дверь якобы открыта. Электромагнитный замок будучи намагниченным все равно держит дверь.

Порядок работы с контроллером:

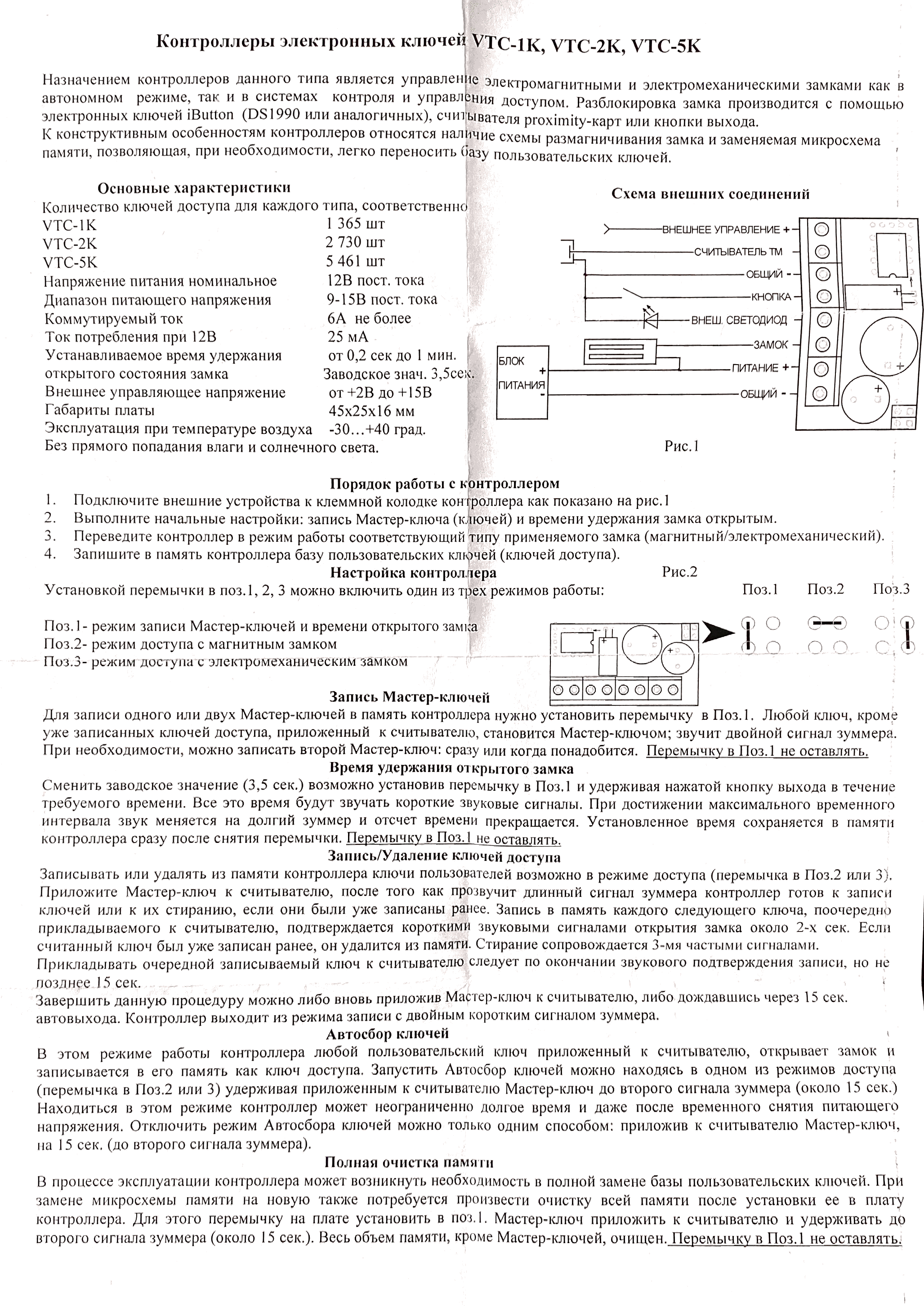

1. - Подключите внешние устройства к клеммной колодке контроллера как показано на рис.1
2. - Выполните начальные настройки: запись Мастер-ключа (ключей) и времени удержания замка открытым
3. - Переведите контроллер в режим работы соответствующий типу применяемого замка (магнитный/электромеханический).
4. - Запишите в память контроллера базу пользовательских ключей (ключей доступа).

Настройка контроллера.
Установкой перемычки в поз.1, 2, 3 можно включить один из трех режимов работы:
- Поз.1- режим записи Мастер-ключей и времени открытого замка
- Поз.2- режим доступа с магнитным замком
- Поз.3- режим доступа с электромеханическим замком

• Запись Мастер-ключей в контроллер VTC:
Для записи одного или двух Мастер-ключей в память контроллера нужно установить перемычку в Поз.1.
Любой ключ, кроме уже записанных ключей доступа, приложенный к считывателю, становится Мастер-ключом; звучит двойной сигнал зуммера.
При необходимости, можно записать второй Мастер-ключ: сразу или когда понадобится.
Перемычку в Поз.1 не оставлять!!!

• Время удержания открытого электромагнитного замка:
Сменить заводское значение (3,5 сек.) возможно установив перемычку в Поз.1 и удерживая нажатой кнопку выхода в течение требуемого времени.
Все это время будут звучать короткие звуковые сигналы.
При достижении максимального временного интервала звук меняется на долгий зуммер и отсчет времени прекращается.
Установленное время сохраняется в памяти контроллера сразу после снятия перемычки.
Перемычку в Поз.1 не оставлять!!!

• Запись/Удаление ключей доступа:
Записывать или удалять из памяти контроллера ключи пользователей возможно в режиме доступа (перемычка в Поз.2 или 3).
Приложите Мастер-ключ к считывателю, после того как прозвучит длинный сигнал зуммера контроллер готов к записи ключей или к их стиранию, если они были уже записаны ранее.
Запись в память каждого следующего ключа, поочередно прикладываемого к считывателю, подтверждается короткими звуковыми сигналами открытия замка около 2-х сек.
Если считанный ключ был уже записан ранее, он удалится из памяти.
Стирание сопровождается 3-мя частыми сигналами.

Прикладывать очередной записываемый ключ к считывателю следует по окончании звукового подтверждения записи, но не позднее 15 сек.

Завершить данную процедуру можно либо вновь приложив Мастер-ключ к считывателю, либо дождавшись через 15 сек. автовыхода.
Контроллер выходит из режима записи с двойным коротким сигналом зуммера.

• Автосбор ключей в память контроллера:
В этом режиме работы контроллера любой пользовательский ключ приложенный к считывателю, открывает замок и записывается в его память как ключ доступа.
Запустить Автосбор ключей можно находясь в одном из режимов доступа (перемычка в Поз.2 или 3) удерживая приложенным к считывателю Мастер-ключ до второго сигнала зуммера (около 15 сек.).
Находиться в этом режиме контроллер может неограниченно долгое время и даже после временного снятия питающего напряжения.
Отключить режим Автосбора ключей можно только одним способом: приложив к считывателю Мастер-ключ, на 15 сек. (до второго сигнала зуммера).

• Полная очистка памяти:
В процессе эксплуатации контроллера может возникнуть необходимость в полной замене базы пользовательских ключей.
При замене микросхемы памяти на новую также потребуется произвести очистку всей памяти после установки ее в плату контроллера.
Для этого перемычку на плате установить в поз.1.
Мастер-ключ приложить к считывателю и удерживать до второго сигнала зуммера (около 15 сек.).
Весь объем памяти, кроме Мастер-ключей, очищен.
Перемычку в Поз.1 не оставлять!!!
